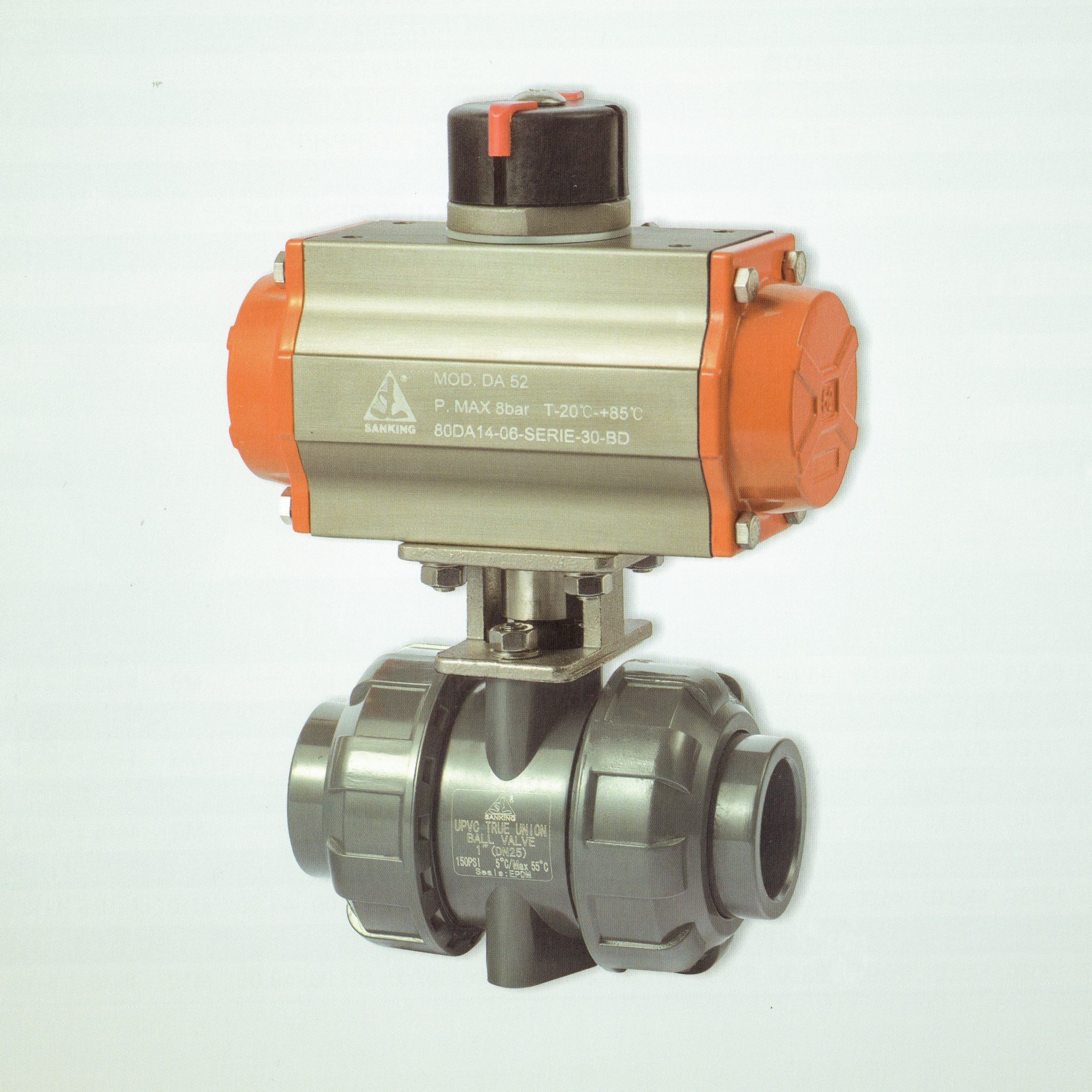

SANKING Válvula de Bola Neumática de Doble Efecto KVP
Descripción
Ventajas:
1) Actuador mediante prueba de impacto, prueba de ácido y álcali, el material cumple con SGS.
2) La apertura de la válvula se puede ajustar de 15 grados a 90 grados.
3) La conexión del actuador y la válvula de acuerdo con la norma ISO 5211.
4) El material ha sido modificado por nanometros, mejorando la durabilidad, y resistencia al envejecimiento.
5) Materias primas añaden absorción anti ultravioleta y antioxidantes, mejorando la durabilidad, resistencia al envejecimiento.
6) Prueba de presión al 100% antes de salir de la fábrica.
Descripción:
1) Material: UPVC, CPVC, PPH, PVDF
2) Dimensiones: 1/2 «» – 4 «»; 20 mm-110 mm; DN15-DN100
3) Estándar: ANSI, DIN, JIS
4) Conexión: zócalo, rosca (NPT, PT, BSPF), soldadura, soldadura
5 Presión de trabajo: 150 PSI
6) Temperatura de funcionamiento: UPVC (5 ~ 55 ° C); CPVC y PPH (5 ~ 90 ° C); PVDF (-20 ~ 120 ° C)
7) Presión mínima de aire: 45PSI; Presión máxima de funcionamiento: 120PSI
8) Mango colores: rojo, azul, verde, naranja
color de la carrocería: PVC (gris oscuro), CPVC (gris claro), PPH (beige), PVDF (marfil)
Unidad: MM
TAMAÑO d d1 d2 D L L1 L2 L3 P H F M I
ANSI DIN JIS CNS ANSI DIN JIS CNS ANSI / JIS / CHS DIN ANSI / JIS / CHS DIN
½“ (15) 15 21.54 20.30 22.40 22.40 21.23 20.10 21.73 21.90 54.00 104.80 92.00 22.30 16.00 60.00 52.00 155.00 176.50 31.00 -- M6
¾“ (20) 20 26.87 25.30 26.45 26.40 26.57 25.10 25.69 25.90 63.00 113.00 100.00 25.50 19.00 62.00 54.00 155.00 186.00 33.00 -- M6
1“ (25) 25 33.65 32.30 32.55 34.50 33.27 32.10 31.70 33.90 73.50 127.20 114.00 28.60 22.00 70.00 62.00 155.00 196.00 40.00 -- M6
1 ¼“ (32) 32 42.42 40.30 38.60 42.50 42.04 40.10 37.65 41.90 84.50 142.00 130.00 32.00 26.00 78.00 70.00 168.00 235.00 52.00 -- M8
1 ½" (40) 40 48.56 50.30 48.70 48.60 48.11 50.10 47.74 47.90 98.00 157.50 151.50 35.00 32.00 87.50 79.50 168.00 249.00 52.00 -- M8
2" (50) 50 60.63 63.30 60.80 60.60 60.17 63.10 59.78 59.90 118.00 171.00 38.00 95.00 85.00 168.00 280.00 70.00 -- M8
2 ½" (65) 63 73.38 75.30 76.60 76.70 72.85 75.10 75.68 75.90 150.00 238.50 47.00 144.50 132.50 219.00 331.00 84.00 45.00 M10
3" (80) 75 89.31 90.30 89.60 89.70 88.70 90.10 85.55 88.90 169.00 268.00 51.00 166.00 150.00 249.00 362.50 84.00 45.00 M10
4" (100) 97 114.76 110.40 114.70 115.00 114.10 110.10 113.60 113.80 211.00 318.00 61.00 196.00 172.00 249.00 423.00 121.00 49.00 M12
