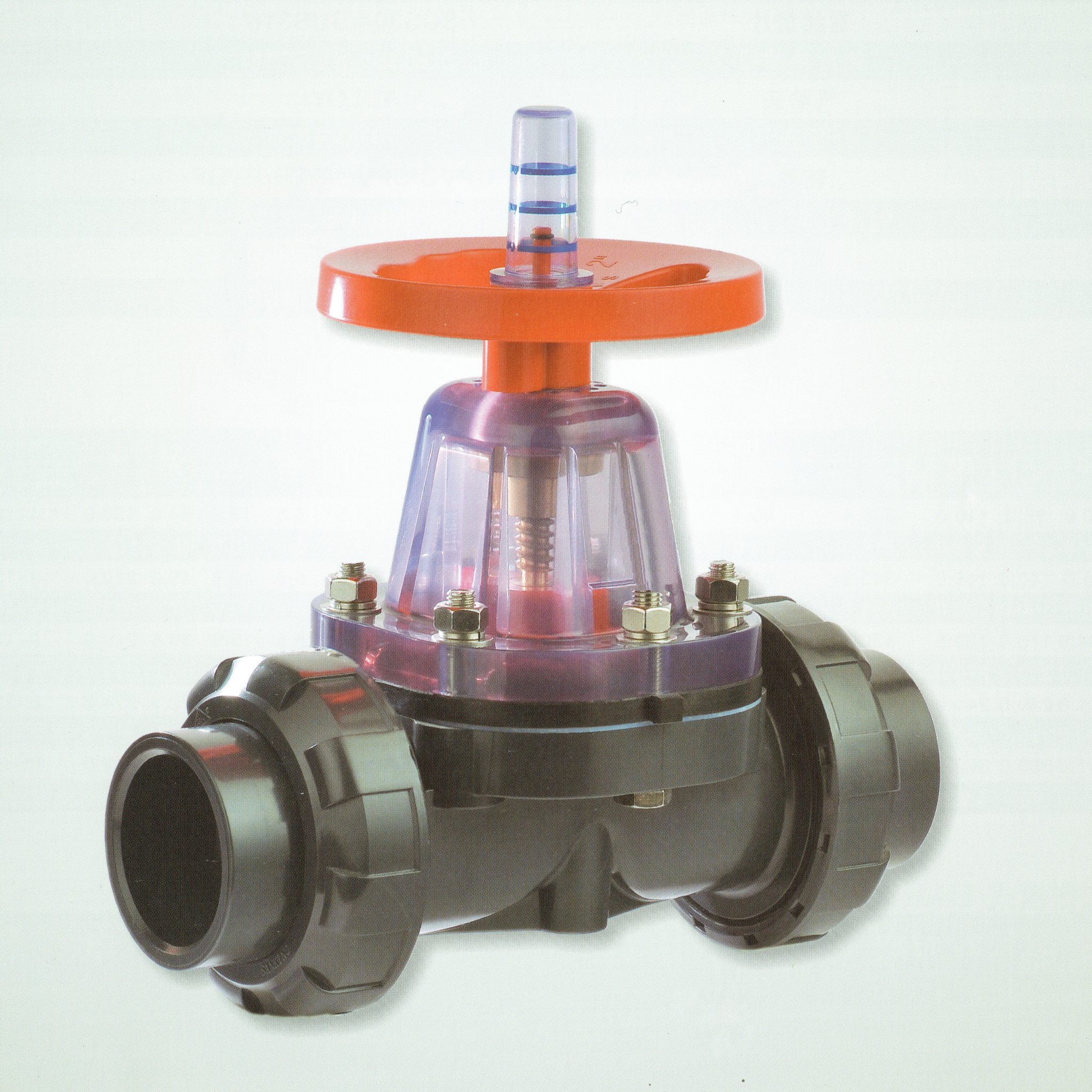

SANKING Válvula de Doble Diafragma KDVT
Descripción
Ventajas:
1) El material cumple con el estándar de agua potable.
2) El diseño y el rendimiento son únicos.
3) El material ha sido modificado por nanometros, mejorando la durabilidad, y resistencia al envejecimiento.
4) Materias primas añaden absorción anti ultravioleta y antioxidantes, mejorando la durabilidad, resistencia al envejecimiento.
5) Se puede personalizar la parte superior del cuerpo transparente.
6) El sello se puede personalizar EPDM, PTFE o VITON.
Descripción:
1) Material: UPVC, CPVC, PP, PVC transparente, PVDF
2) Tamaño: 1/2 «» – 4 «» ; 20 mm-110 mm; DN15-DN100
3) Estándar: ANSI, DIN, JIS
4) Conexión: zócalo, rosca (NPT, PT, BSPF), soldadura, soldadura
5) Presión de trabajo: 150 PSI
6) Temperatura de funcionamiento: UPVC (5 ~ 55 ° C); CPVC y PPH (5 ~ 90 ° C); PVDF (-20 ~ 120 ° C)
7) Color del cuerpo: UPVC (gris oscuro), CPVC (gris claro), PPH (beige), PVC transparente (transparente), PVDF (marfil)
Unidad: MM
TAMAÑO d d1 d2 D L1 L H
ANSI DIN JIS CNS ANSI DIN JIS CNS ANSI / JIS / CNS DIN ANSI / JIS / CNS DIN
½“ (15) 15.00 21.54 20.30 22.40 22.40 21.23 20.10 21.73 21.90 54.00 22.30 16.00 142.60 130.00 154.50
¾“ (20) 20.00 26.87 25.30 25.30 26.45 26.40 26.57 25.10 26.69 25.90 63.00 25.50 19.00 159.00 146.00
1“ (25) 25.00 33.65 32.30 32.55 34.50 33.27 32.10 31.70 33.90 73.50 28.60 22.00 185.20 172.00 178.20
1 ¼“ (32) 32.00 42.42 40.30 38.60 42.50 42.04 40.10 37.65 41.90 84.50 32.00 26.00 246.00 234.00 254.00
1 ½" (40) 40.00 48.56 50.30 48.70 48.60 48.11 50.10 47.74 47.90 98.00 35.00 32.00 252.00 246.00 261.00
2" (50) 50.00 60.63 63.30 60.80 60.60 60.17 63.10 59.78 59.90 118.00 38.00 287.00 294.00
2 ½" (65) 65.00 73.38 75.30 76.60 76.70 72.85 75.10 75.68 75.90 150.00 47.00 359.00 371.00
3" (80) 75.00 89.31 90.40 89.60 89.70 88.70 90.10 88.90 88.90 169.00 51.00 409.00 400.00
4" (100) 95.00 114.76 110.40 114.70 114.70 114.10 110.10 113.60 113.80 211.00 61.00 494.00 440.00
