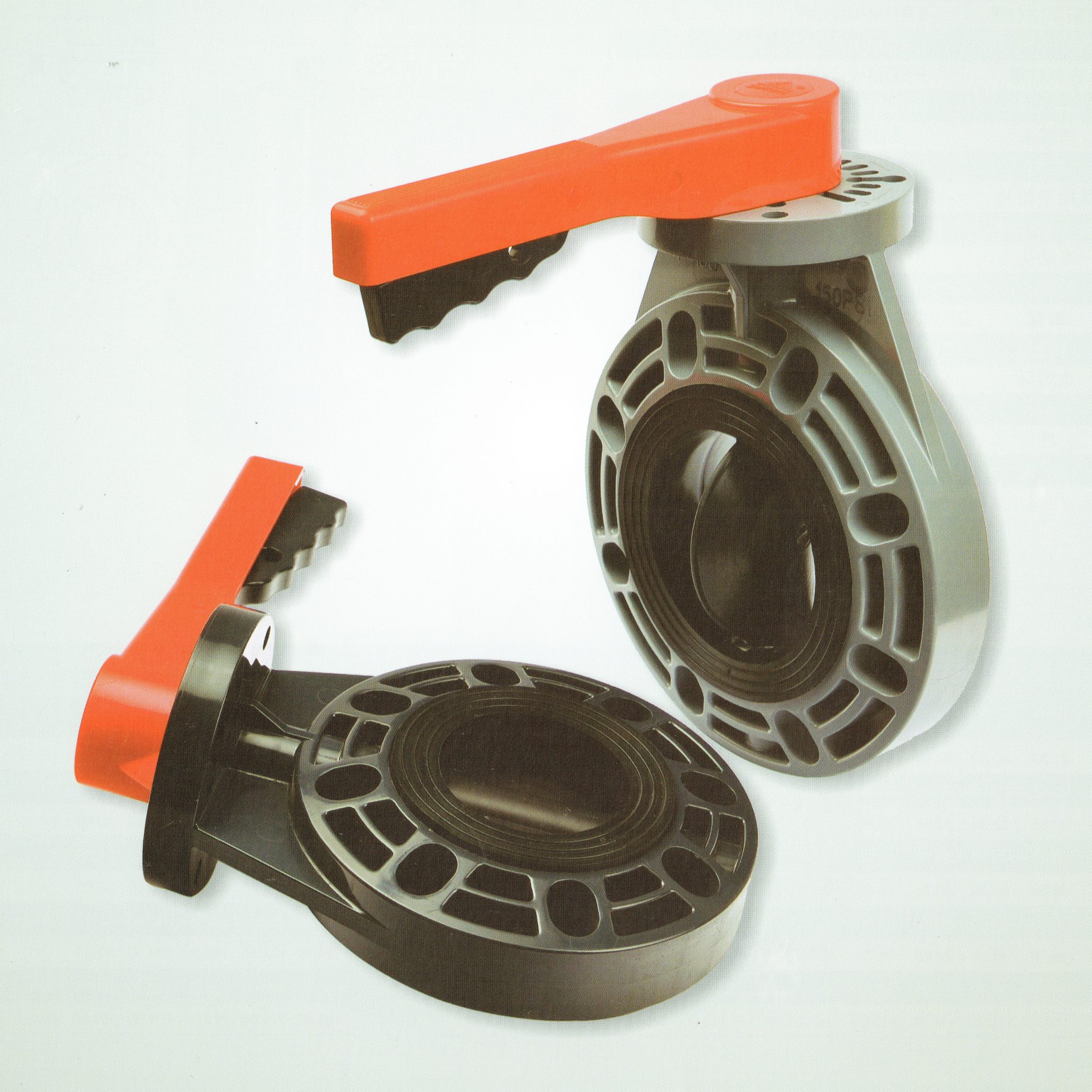

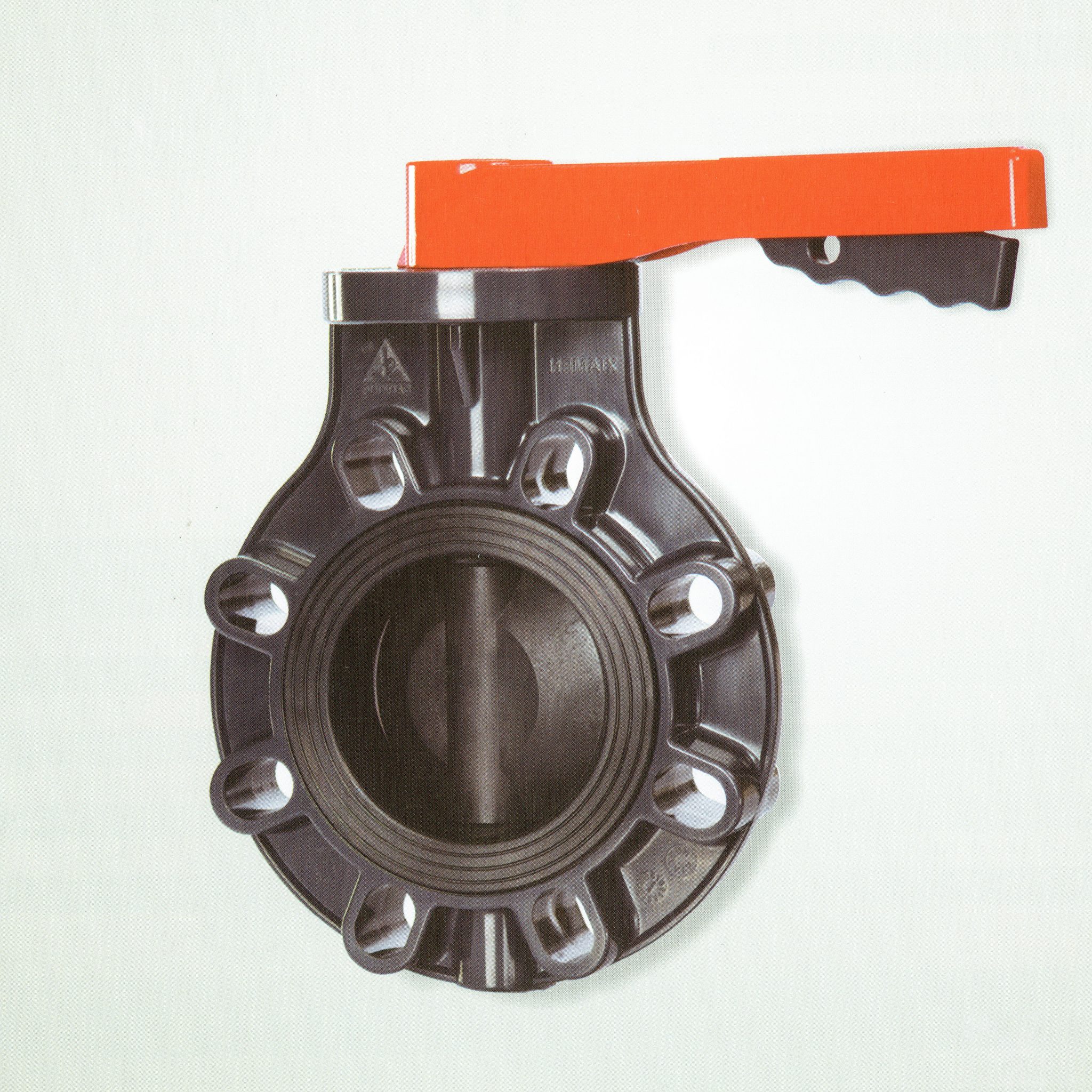

SANKING Válvula de Mariposa tipo Manija KBVL
Descripción
Ventajas:
1) Válvula PP modificada, mejor rendimiento.
2) Engrosamiento especial del cuerpo y la junta.
3) El material cumple con el estándar de agua potable.
4) El material ha sido modificado por nanometros, mejorando la durabilidad, y resistencia al envejecimiento.
5) Materias primas añaden absorción anti ultravioleta y antioxidantes, mejorando la durabilidad, resistencia al envejecimiento.
6) Instale un cabezal neumático o eléctrico, conveniente y confiable.
7) Switch para pequeña fuerza de torque.
Descripción:
1) Material:UPVC,CPVC,PPH,PVDF
2) Size:1½»-8″»;63mm-225mm;DN50-DN200
3) Standard:ANSI,DIN,JIS
4) Joint End:Flanges
5) Working Pressure:150 PSI
6) Operating Temperature:UPVC(5~55℃);CPVC&PPH(5~90℃);PVDF(-20~120℃)
7) Valve body color:PVC(dark gray),CPVC(light gray),
PPH(light yellow),PVDF(ivory)
UPVC/CPVC
Unidad: MM
TAMAÑO d C1 C2 H H1 H2 H3 D D1 M1 M2 d1 d2 S W L n-e Torque de Funcionamiento (N . M)
JIS DIN / ANSI
1 ½“ (40) 40.0 98.0 110.0 228.0 74.0 114.0 14.0 148.0 105.0 70.0 50.0 8.5 6.5 13.9 34.0 231.0 4-19 12
2" (50) 52.0 120.0 125.0 245.0 81.0 124.0 14.0 162.0 105.0 70.0 50.0 8.5 6.5 13.9 44.0 231.0 4-19 15
2 ½" (65) 66.0 140.0 145.0 259.0 89.5 129.0 18.0 179.0 105.0 70.0 50.0 8.5 6.5 13.9 46.0 231.0 4-19 18
3" (80) 78.5 150.0 160.0 283.0 97.5 144.0 18.0 195.0 120.0 102.0 70.0 10.5 8.5 13.9 57.0 231.0 8-19 20
4" (100) 104.0 175.0 190.5 313.0 112.5 160.0 18.0 225.0 120.0 102.0 70.0 10.5 8.5 13.9 60.0 231.0 8-19 30
5" (125) 127.0 210.0 216.0 348.0 127.5 175.0 18.0 255.0 120.0 102.0 70.0 10.5 8.5 16.9 66.0 280.0 8-23 42
6" (150) 151.0 240.0 241.0 375.0 140.0 190.0 20.0 280.0 120.0 102.0 70.0 10.5 8.5 16.9 72.0 280.0 8-23 48
8" (200) 200.0 290.0 298.0 434.0 172.5 219.5 26.0 340.0 120.0 102.0 70.0 10.5 8.5 21.9 82.0 280.0 12-23 8-23 80
PPH/PVDF
Unidad: MM
TAMAÑO d C1 C2 H H1 H2 H3 D D1 M1 M2 d1 d2 S W L n-e Torque de Funcionamiento (N . M)
JIS DIN / ANSI
1 ½“ (40) 40.0 98.0 110.0 228.0 74.0 114.0 14.0 146.0 104.0 70.0 50.0 8.5 6.5 13.9 34.0 231.0 4-19 12
2" (50) 52.0 120.0 125.0 245.0 81.0 124.0 14.0 159.7 104.0 70.0 50.0 8.5 6.5 13.9 44.0 231.0 4-19 15
2 ½" (65) 66.0 140.0 145.0 258.0 89.0 128.5 18.0 176.2 104.0 70.0 50.0 8.5 6.5 13.9 46.0 231.0 4-19 18
3" (80) 78.5 150.0 160.0 280.0 96.0 143.5 18.0 191.5 119.0 102.0 70.0 10.5 8.5 13.9 57.0 231.0 8-19 20
4" (100) 104.0 175.0 190.5 311.5 111.3 158.7 18.0 222.0 119.0 102.0 70.0 10.5 8.5 13.9 60.0 231.0 8-19 30
5" (125) 127.0 210.0 216.0 343.0 125.0 172.5 18.0 252.0 119.0 102.0 70.0 10.5 8.5 16.9 66.0 280.0 8-23 42
6" (150) 151.0 240.0 241.0 367.3 136.2 186.1 20.0 275.2 119.0 102.0 70.0 10.5 8.5 16.9 72.0 280.0 8-23 48
8" (200) 200.0 290.0 298.0 425.3 168.2 215.1 26.0 335 .0 119.0 102.0 70.0 10.5 8.5 21.9 82.0 280.0 12-23 8-23 80
